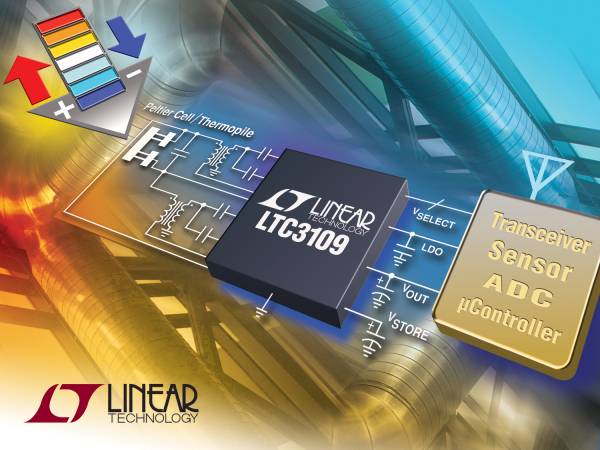

Linear Technology presenta l’LTC3109, un convertitore DC/DC step-up altamente integrato che è al tempo stesso un IC di power management progettato per l’avvio e il funzionamento da fonti con tensioni di ingresso dell’ordine dei millivolt (ad es. generatori termoelettrici e termopile). Grazie all’innovativa topologia proprietaria con autopolarità del dispositivo è possibile generare una potenza utilizzabile da tensioni di ingresso di appena ±30 mV, consentendo così di sfruttare differenze di temperatura di solo ±1°C anziché la potenza generata da una batteria. Ciò rende il dispositivo particolarmente adatto per le applicazioni di energy harvesting, nelle quali la polarità della tensione di ingresso è sconosciuta oppure tende ad invertirsi. I cosiddetti energy harvester – ovvero gli accumulatori di energia – sono ideali per le applicazioni che richiedono una bassa potenza media, anche con impulsi periodici di correnti a un carico più elevato. Ad esempio, in molti sensori wireless il circuito è alimentato solo per prendere misure e per trasmettere regolarmente dati a un basso duty cycle.
L’LTC3109 utilizza due trasformatori step-up compatti standard in modo da offrire una soluzione di power management completa. L’LDO da 2,2 V di cui è dotato, è in grado di alimentare un microcontrollore esterno; inoltre, l’uscita principale del dispositivo è selezionabile tramite pin su una delle quattro tensioni fisse (2,35 V, 3,3 V, 4,1 V o 5 V) necessarie per alimentare un sensore, dei circuiti di acquisizione dei dati e/o un trasmettitore wireless. All’occorrenza l’host può attivare una seconda uscita commutata in modo da alimentare dei dispositivi privi di funzionalità di shutdown a micropotenza. Attraverso l’aggiunta di un condensatore di accumulo è possibile garantire un’alimentazione continua, anche quando la fonte energetica in ingresso non è disponibile o funziona a intermittenza. La corrente di riposo estremamente bassa (<7 μA) e il design ad alta efficienza dell’LTC3109 consentono una carica il più veloce possibile del condensatore di riserva in uscita. Combinando il package QFN-20 da 4 x 4 mm senza pin (o il package SSOP-20 dotato di conduttori) dell’LTC3109 con i componenti esterni di piccole dimensioni si ottiene una soluzione estremamente compatta per le applicazioni di energy harvesting.
Don Paulus, vice presidente e responsabile generale per i power product di Linear, ha commentato: “L’energy harvesting è una tecnologia emergente con un enorme potenziale, ora pronta per diffondersi a livello commerciale. Il lancio dell’LTC3109, che è stato sviluppato in collaborazione con EnOcean GmbH, dà il via a una nuova generazione di prodotti basati su sensori remoti che non richiedono cablaggi, batterie o interventi di manutenzione ordinaria e ideali per numerose applicazioni”.
“La collaborazione tra EnOcean e Linear Technology è vantaggiosa per entrambe le aziende”, ha dichiarato Markus Brehler, CEO di EnOcean. “Linear Technology sfrutta l’esperienza di EnOcean nell’energy harvesting per le applicazioni wireless ed EnOcean coglie a sua volta i vantaggi offerti da questo nuovo dispositivo Linear, particolarmente adatto per l’alimentazione dei nostri moduli wireless di energy harvesting grazie alle lievi differenze di temperatura, indipendentemente dalla polarità”.

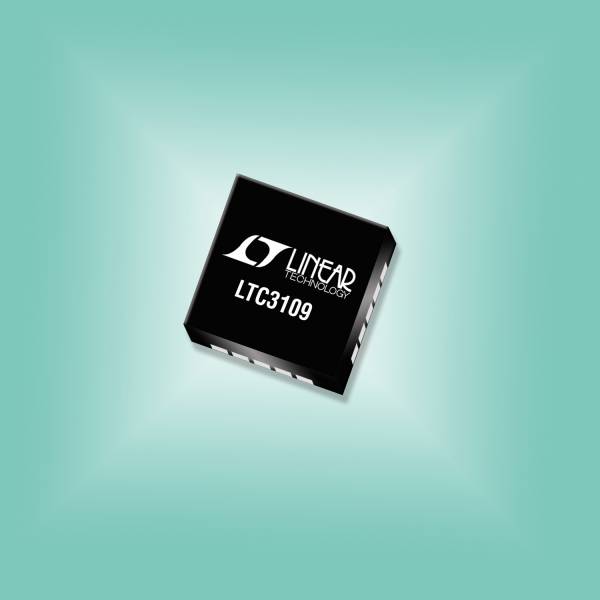

La versione LTC3109EUF è disponibile in un package QFN a 20 conduttori da 4 x 4 mm, mentre la versione LTC3109EGN è offerta in un package SSOP-20. Il prezzo parte da $3,95/cad. per 1.000 pezzi. Sono inoltre disponibili le versioni per il funzionamento a temperature industriali, l’LTC3109IUF e l’LTC3109IGN, a un prezzo di partenza di $4,65 cad. per 1.000 unità. Tutte le versioni sono disponibili a magazzino. Per ulteriori informazioni, vedere il sito http://www.linear.com/pr/3109.
Riepilogo delle caratteristiche: LTC3109
•Funzionamento da ingressi di appena ±30 mV
•Energy harvesting con temperatura di solo ±1°C su generatori termoelettrici
•Architettura proprietaria con autopolarità
•Sistema di power management completo per l’energy harvesting
– VOUT selezionabile a 2,35 V, 3,3 V, 4,1 V o 5 V
– LDO da 2,2 V e 4 mA
– Uscita con controllo logico
– Accumulo dell’energia per il funzionamento in caso di interruzioni dell’alimentazione
•Indicatore “power good”
•Utilizzo di trasformatori step-up compatti standard
•Package SSOP o QFN a 20 pin (4 × 4 mm) compatti
