Controller DC/DC step-down multifase a due uscite opera con blocchi di potenza e dispositivi DrMOS

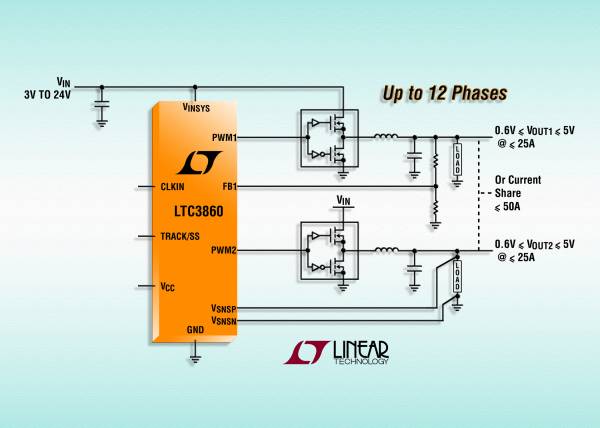

Linear Technology Corporation presenta l’LTC3860, un controller DC/DC step-down sincrono a due uscite con funzionamento multifase, rilevamento della tensione di uscita differenziale e funzionamento ad alta frequenza.
Questo controller opera con dispositivi di potenza esterni, come blocchi di potenza e DrMOS, e con MOSFET a canale N discreti e relativi driver per i gate, consentendo configurazioni flessibili. È possibile implementare topologie multifase fino a 12 fasi in modo da ottimizzare i requisiti di filtraggio in ingresso e uscita per applicazioni a corrente molto elevata (fino a 300A).
Tra le applicazioni sono inclusi sistemi di distribuzione ad alta potenza e industriali, alimentazioni per DSP e ASIC.
L’amplificatore differenziale fornisce il rilevamento remoto della tensione di uscita sui terminali VOUT e di terra, garantendo una regolazione molto precisa anche in presenza di perdite IR dovute a vias, tracce e interconnessioni. L’LTC3860 opera con tensioni VCC comprese tra 3 V e 5,5 V, e una tensioni VIN (per l’alimentazione del drain del top Mosfet) da 3V a 24V e genera tensioni di uscita comprese tra 0,6 V e 5 V. L’architettura con controllo in tensione del dispositivo consente di programmare la frequenza in modo fisso da 250 kHz a 1,25 MHz o di sincronizzarla sullo stesso range con il PLL (Phased-Lock Loop) interno. La corrente di uscita viene rilevata misurando la caduta di tensione sull’induttore di uscita (DCR) per ottenere la massima efficienza, o utilizzando un resistore di rilevamento. Il limite di corrente regolabile può essere configurato per tensioni di rilevamento molto basse (da 0 mV a 50 mV), per ridurre al minimo la perdita di potenza. Il loop di condivisione di corrente dell’LTC3860 consente una condivisione di corrente precisa tra fasi di più IC, sia a livello DC che durante i transitori di carico.
Tra le altre caratteristiche sono inclusi soft-start programmabile o tracking della tensione, protezione contro la sovratensione di uscita e due segnali di uscita power good. Il dispositivo inoltre mantiene una precisione della tensione di riferimento di ±1% su un range di temperature comprese tra -40°C e 125°C.
L’LTC3860 è alloggiato in un package QFN-32 da 5mm x 5mm ed è disponibile a magazzino. Il prezzo per 1000 unità parte da $2,59. Per maggiori informazioni visitare il sito www.linear.com.
Riepilogo delle caratteristiche: LTC3860
- Utilizzabile con blocchi di potenza e dispositivi DrMOS
- Funzionamento multifase (fino a 12 fasi) con condivisione di corrente precisa
- Amplificatore differenziale per rilevamento remoto della tensione
- VCC compresa tra 3 V e 5,5 V
- VIN compresa tra 3 V e 24 V
- Risposta ai transienti molto rapida
- Frequenza fissa con sincronizzazione PLL da 250 kHz a 1,25 MHz
- Rilevamento della corrente di uscita DCR o RSENSE
- Limite di corrente regolabile
- Controllo in modalità tensione
- Condivisione di corrente dinamica tra le fasi
- Soft-start programmabile o tracking
- Precisione della tensione di riferimento ±1% con temperature comprese tra -40oC e +125oC
- Uscite power good
