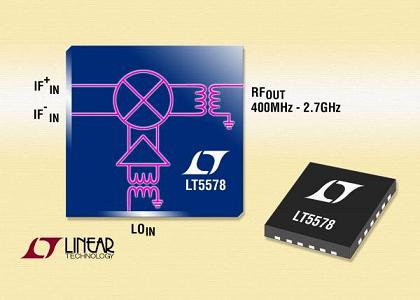

Linear Technology annuncia l’LT5578, un nuovo mixer di tipo upconverting e ampia larghezza di banda che offre prestazioni ad elevata dinamica nell’intervallo di frequenze comprese tra 400 MHz e 2,7 GHz e supporta tutti i servizi wireless broadband LTE (Long-Term Evolution) assegnati. A 900 MHz il mixer offre una linearità IP3 di uscita di 27 dBm e un insuperabile rumore di fondo da -160,5 dBm/Hz con un livello di uscita di -5 dBm, rendendo possibile uno straordinario range dinamico del trasmettitore. In aggiunta il mixer presenta un guadagno di conversione di 1,4 dB con trasformatori balun RF integrati che forniscono un’uscita RF single-ended e un ingresso LO (Local Oscillator) per semplificare i progetti e ridurre il numero di componenti esterni. L’ingresso LO del dispositivo, inoltre, ha un buffer interno che richiede un livello di segnale di soli -1 dBm. Questo porta a una dispersione (leakage) OL-RF eccezionale di -43 dBm.

L’LT5578 è progettato per soddisfare i requisiti dei trasmettitori delle stazioni base wireless LTE di prossima generazione e migliora le prestazioni degli apparati wireless che includono W-CDMA / UMTS, TD-SCDMA, CDMA2000, CDMA e stazioni base GSM/EDGE. Il mixer è ideale anche per un’ampia gamma di sistemi di comunicazione quali trasmettitori head-end a cavo, trasmettitori a banda larga a microonde, ripetitori wireless, radio militari, sistemi di trasmissione video digitali, trasmettitori nella banda ISM di 2,4 GHz, strumentazione di test, applicazioni per stazioni base a microcella e picocella.

Il design attivo a doppio bilanciamento dell’LT5578 offre numerosi vantaggi. Rispetto alla perdita di conversione superiore a 8 dB dei mixer passivi alternativi, l’LT5578 ha un guadagno di conversione di 1,4 dB che produce una potenza di segnale superiore a 9 dB senza la necessità di uno stadio di amplificazione RF esterno ad alta linearità e ad alta potenza.

Inoltre, questo prodotto non solo consente di risparmiare sui costi ma riduce anche il consumo di potenza. Inoltre, il dispositivo può fornire un livello di uscita di -5 dBm con uno straordinario noise floor di uscita di -160,5 dBm/Hz. Questa caratteristica consente agli utilizzatori di offrire la massima potenza di segnale del trasmettitore conservando le prestazioni di dinamico. È quindi possibile ottenere prestazioni ACPR (Adjacent Channel Power Ratio) ottimali. La maggior parte dei mixer passivi, inoltre, ha uno scarso isolamento porta-porta, cosa che determina una dispersione del segnale OL sull’uscita RF che richiede un filtro RF ad alta reiezione per la soppressione. Il design bilanciato dell’LT5578 sopprime intrinsecamente la perdita LO-RF a -43 dBm (tipico) riducendo così i requisiti di filtraggio esterno.

L’LT5578 funziona da un’unica alimentazione a 3,3 V, la corrente di alimentazione a riposo tipica è di 152 mA ed offre quindi prestazioni eccezionali a fronte di un consumo di soli 500 mW.

Il dispositivo viene fornito in un package QFN da 5 x 5 mm a 24 pin per il montaggio superficiale. I prezzi partono da $5,25/cad. per 1.000 unità.
