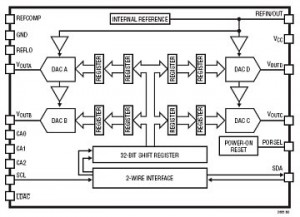

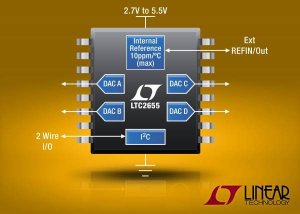

Linear Technology Corporation presenta l’LTC2655, una famiglia di convertitori digitale-analogici a 16 e 12 bit con quattro uscite di tensione, riferimento interno e interfaccia I2C.

I convertitori LTC2655 raggiungono una performance di 16 bit con un INL massimo di + – 4LSB sulla temperatura, un fattore quattro volte migliore rispetto al diretto concorrente a 16 bit con quattro uscite.

L’LTC2655 offre il più basso errore di offset (+ – 2mV max) e l’errore di guadagno minore (0,1% max), una combinazione che assicura la massima precisione del dispositivo in prossimità dei rail di alimentazione e offre all’utente un range di uscita effettivo più ampio. Le specifiche di precisione rendono l’LTC2655 particolarmente adatto per i sistemi multicanale a loop aperto e chiuso. Tra le applicazioni sono inclusi dispositivi di telecomunicazione mobile, strumentazione, controllo dei processi e automazione industriale, apparecchiature ATE (Automated Test Equipment) e sistemi automotive.

Il riferimento integrato dell’LTC2655 raggiunge un coefficiente di temperatura tipico di 2ppm/°C e massimo di 10ppm/°C. E’ disponibile in package QFN-20 da 4 mm x 4 mm QFN e SSOP-16 compatti che occupano poco spazio sulle schede di circuito ad alta densità. Le prestazioni in AC con un tempo di assestamento di 9,1us per uno step a metà scala e un crosstalk <1nV•s garantiscono un disturbo minimo tra i canali del DAC. L’LTC2655 funziona da un’alimentazione singola con tensione compresa tra 2,7V e 5,5V e comunica tramite un’interfaccia I2C compatibile a 2 cavi con frequenza fino a 400kHz.

L’LTC2655 offre una vasta gamma di opzioni per soddisfare i requisiti specifici delle applicazioni. I progettisti possono scegliere tra una risoluzione a 16 o 12 bit e un riferimento interno di 1,25V o 2,048V che produce una tensione in uscita sul fondo scala di 2,5V o 4,096V. In alternativa si può utilizzare un riferimento esterno fino a metà della tensione di alimentazione per il funzionamento rail-to-rail. L’LTC2655 prevede anche un’opzione hardware che consente di attivare le uscite del DAC a zero o metà scala, garantendo una maggiore flessibilità per i sistemi che non possono essere messi a massa alla prima accensione. Il dispositivo include anche un pin LDAC (load-DAC), tre pin di indirizzamento per la selezione di 27 indirizzi I2C univoci o 1 indirizzo globale e un pin REFLO.

I DAC LTC2655 a 16 e 12 bit e le schede demo sono già disponibili. Il prezzo di partenza per ordini di 1000 unità è di $5,04 cad. per le versioni a 12 bit e di $12,29 cad. per le versioni a 16 bit.

Caratteristiche del prodotto:

- Riferimento integrato 10ppm/°C max
- Errore INL massimo: ±4LSB a 16 bit
- Tensione monotonica garantita sulla temperatura
- Riferimento interno o esterno selezionabile
- Tensione di alimentazione compresa tra 2,7V e 5,5V (LTC2655-L)
- Buffer di riferimento integrati
- Crosstalk bassissimo tra i DAC (<1nV•s)
- Reset all’accensione a zero/metà scala
- Pin di aggiornamento DAC asincrono
- Package QFN-20 da 4 mm x 4 mm e SSOP-16 compatti
